1.1概述
DC800V直流遠供電源系統的局端設備將220Vac、或者380Vac、或者-48Vdc轉換成800Vdc，通過電力電纜傳輸至遠處的用電負荷處的遠端設備，遠端設備將800Vdc轉換成負荷所需電，給負荷供電。
1.2系統功能
（1）具備輸入過欠壓告警，保護；
（2）輸出過欠壓告警，保護；
（3）輸出過流保護；
（4）輸出開路告警；
（5）輸出短路保護；
（6）強電入侵搭線保護；
（7）防雷模塊失效告警；
（8）功率模塊過溫保護；
（9）功率模塊風扇失效保護；
（10）功率模塊限流保護；
（11）遠程監控、監測。
1.3系統拓撲圖：

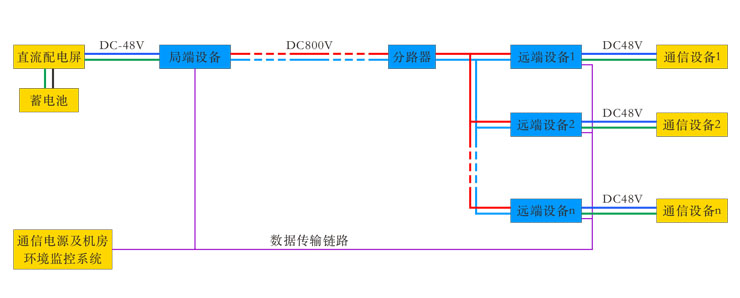

（1）-48Vdc輸入型DC800V直流遠供電源系統拓撲圖：

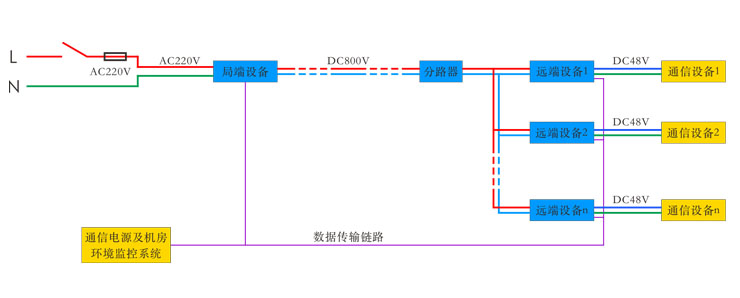

（2）220Vac輸入型DC800V直流遠供電源系統拓撲圖：

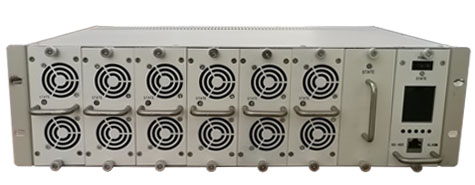

2.1 -48Vdc輸入型DC800V直流遠供電源系統局端設備：
2.1.1 組成：

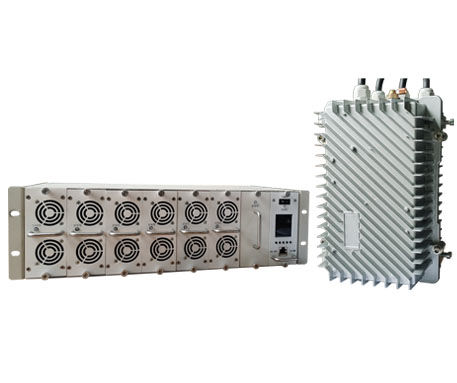

每臺局端設備由功率模塊、防雷模塊、監控模塊、局端機箱組成
2.1.2 基本參數：

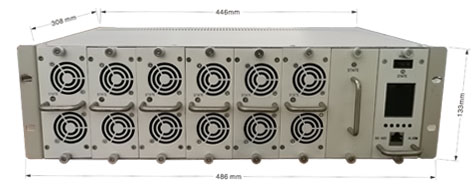

2.1.2.1 外觀尺寸：19英寸3U機箱
2.1.2.2 輸入電壓：40～60VDC
2.1.2.3 輸出電壓：400～800VDC
2.1.2.4 輸出功率：
功率模塊輸出功率2000W
單機最大輸出功率12000W（每臺局端設備最多可插入6個功率模塊）
并機最大輸出功率120000W（最多可10臺并機）
2.1.2.5 轉換效率：93%
2.1.2.6 均流度：≦5%Iout
2.1.2.7 散熱方式：智能風冷
2.1.2.8 安裝方式：壁掛式或嵌入式
2.1.2.9 通信方式：RS-485
2.1.2.10 工作溫度：-20℃～50℃
2.1.2.11 儲存溫度：-40℃～85℃
2.1.2.12 防雷等級：20kA
2.1.3 保護特性：
|
項目
|
備注
|
|
輸入低壓保護
|
自恢復
|
|
輸入過壓保護
|
自恢復
|
|
過溫保護
|
自恢復
|
|
輸出過流保護
|
限流模式，保護后輸出電壓降低
|
|
輸出短路保護
|
自恢復
|
|
輸出過壓保護
|
自鎖
|
|
絕緣下降保護
|
功能可由監控模塊設置關閉，關閉后只告警不保護。
|
|
電力線搭接保護
|
輸出線路與電力線火線連接時報警 并保護(測試電壓 220VAC),功能可 由監控模塊設置關閉，關閉后只告 警不保護。
|
|
開路保護
|
開機或運行中開路后局端設備輸出短時間高壓檢測輸出電流，電流≥30± 10mA 輸出高壓，否則延時 60 秒再次檢測，連續 5 次無負載則永久關閉輸 出，需要人工關機重啟才可復位。功能可由監控模塊設置關閉，關閉后只告 警不保護。
|
2.1.4 監控模塊特性：
2.1.4.1 使用獨立的監控模塊，監控模塊支持熱插拔；系統啟動時，若無監控模塊，系統以默認參數運行； 系統運行中，若監控模塊退出或故障，系統以監控模塊退出前參數運行。
2.1.4.2 監控模塊自帶 LCD 顯示屏，監控模塊可以連接 PC 端控制軟件。
2.1.4.3 監控模塊具有以下功能：
（1） 設置輸出電壓(400～800Vdc)；
（2） 設置系統輸出過流保護值(1～65A)，默認關閉；
（3） 設置蜂鳴器開啟、關閉；
（4） 設置開路保護功能開啟、關閉；
（5） 設置絕緣下降功能開啟、關閉；
（6） 設置電力線搭接保護功能開啟、關閉；
（7） 設置功率模塊開啟、關閉；
（8） 設置系統輸出開啟、關閉；
（9） 顯示系統輸出電壓、電流；
（10） 顯示系統輸入電壓；
（11） 顯示各功率模塊輸出電壓、電流；
（12） 顯示各功率模塊、防雷模塊工作狀態；
（13）與上位機（PC 端監控軟件）通信；

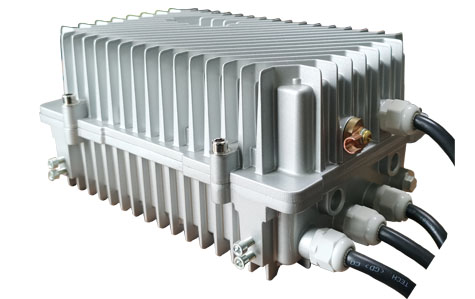

2.2 54Vdc輸出型DC800V直流遠供電源系統遠端設備
2.2.1型號：TELSUN-I-YD(U-T/2000E
2.2.2基本參數：
2.2.2.1外觀尺寸：298mm×219mm×150mm
2.2.2.2輸入電壓：直流400Vdc～800Vdc，或者交流176～264Vac
2.2.2.3輸出電壓：54Vdc
2.2.2.4輸出功率：2000W
2.2.2.5轉換效率：95%
2.2.2.6散熱方式：自然冷卻
2.2.2.7安裝方式：抱箍式
2.2.2.8工作溫度：-40℃～70℃
2.2.2.9儲存溫度：-40℃～85℃
2.2.2.10防護等級：IP65
2.2.3 保護特性：
|
項目
|
備注
|
|
輸入欠壓保護
|
自恢復
|
|
輸入過壓保護
|
自恢復
|
|
電源過溫保護
|
自恢復
|
|
輸出過流保護
|
自恢復
|
|
輸出短路保護
|
自恢復
|
|
輸出過壓保護
|
自鎖
|
3. 系統特點

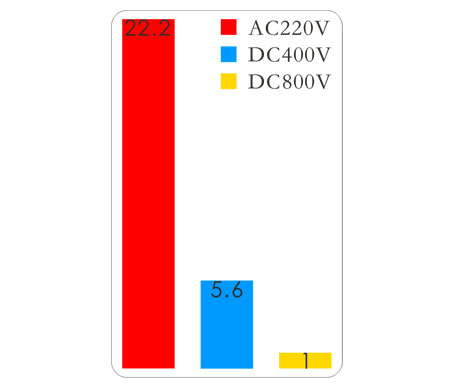

（1）在同等傳輸距離，同等負荷功率的情況下，AC220V交流拉遠、DC400V直流遠供和DC800V直流遠供三種供電方式下，傳輸電纜線徑的比較如下：

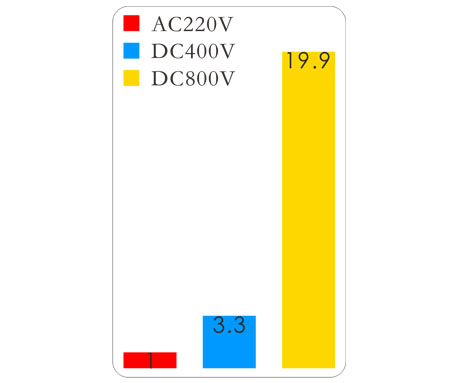

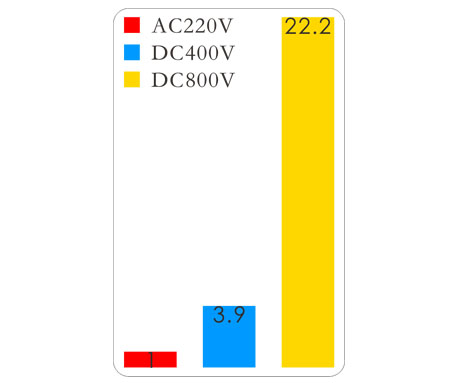

（2）在同等距離，同等線徑電纜的情況下，AC220V交流拉遠、DC400V直流遠供和DC800V直流遠供三種供電方式下，傳輸功率的比較如下：
（3）在同等負荷功率，同等線徑電纜的情況下，AC220V交流拉遠、DC400V直流遠供和DC800V直流遠供三種供電方式下，傳輸距離的比較如下：

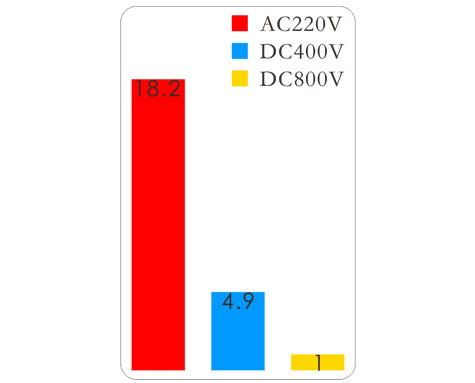

（4）在同等負荷功率，同等線徑電纜，同等傳輸距離的情況下，AC220V交流拉遠、DC400V直流遠供和DC800V直流遠供三種供電方式下，電纜損耗的比較如下：
4G/5G基站供電、城市安防系統、室外監控系統、邊境監控、充電樁等行業。
