1 工作原理

1.1 電源管理單元所有連接端口接好后，打開交流開關，交流電經防雷電路、EMC電路、防浪涌電路、整流電路、功率因數校正電路（PFC）、供電電路給電源內部供電；

1.2 CPU控制電路供電正常后，先初始化，再檢測交流采樣電路，交流電正常后，再通過每路輸出通斷控制電路依次打開每路的DC/DC變換電路（依次打開ECU輸出、24V輸出、12V輸出、5V輸出），從而得到穩定的直流電壓，面板上的運行指示燈點亮；

1.3 每路輸出正常后，面板上對應的指示燈也相應點亮，同時每路輸出電壓電流經每路輸出電壓電流采樣電路給到CPU控制電路，再經OLED屏顯示出來；

1.4 電源管理單元的遠程控制與查詢等通信功能將在后面作介紹。

2.1 主要特性

2.1 多路輸出；

2.2 具備完善的保護功能；

2.3 具備固件更新擴展功能；

2.4 具備人工按鍵復位重啟功能；

2.5 每路輸出電壓均支持獨立的測試功能；

2.6 每路輸出均支持獨立的通斷控制功能；

2.7 每路輸出具有聲光告警和OLED顯示功能；

2.8 能監測各路輸出電壓、電流、故障信息等；

2.9 采用標準的RS232和RS485通信；

2.10 采用標準化、通用化設計和CPU智能控制；

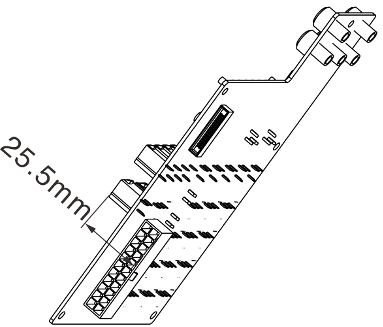

2.11 兼容性強（ECU輸出電壓可選、安裝方式可選）；

2.12 高品質、高效率、高可靠性；

2.13 無噪音、無污染、防潮處理、自然冷卻；

2.14 體積小、外形美觀，操作簡單，安裝、維護簡便。

2.2 保護特性
